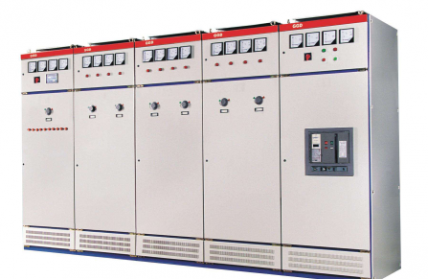

GGD型 低压固定式开关柜

产品描述：

1.产品概述

GGD开关设备全称是GGD户内固定式低压成套开关设备。

GGD开关设备设计是由能源部下达的技术进步开发项目，由能源部低压成套开关设备联合设计研制组设计。该低压抽出式开关柜目前已被电力用户广泛使用。

本设备符合国际电工委员会IEC439-1《低压成套开关设备和控制设备》、我国GB7251-1997《低压成套开关设备和控制设备》、我国国家标准与机械工业协会的JB/T9661-1999标准内容，并符合CQC的CCC国家强制认证标准。

2.产品用途

作为交流50Hz，额定电流至3150KA以下的额定工作电压380V系统中配电系统的动力、照明及配电设备的电能转换、分配与控制之用。

3. 产品使用环境条件

（1）周围空气温度不高于+40℃，不低于-5℃。24h内的平均气温不得高于+35℃。

（2）户内安装使用，使用地点的海拔高度不得超过2000M。

（3）周围空气相对湿度在最高温度为+40℃时不超过50%，在较低温度时允许有较大的相对湿度。 （例如+20℃时为

90%）应考虑到由于温度的变化可能会偶然产生凝露的影响。

（4）设备安装时与垂直面的倾斜度不超过5%。设备应安装在无剧烈振动和冲击的地方，以及不足使电气元件受到腐蚀的

场所。

（5）用户有特殊要求时可与制造厂协商解决。

4.型号说明：

适用范围：

本设备适用于发电厂、变电站、大型建筑、高层楼宇、机场、医院、剧院、体育场、港口、地下设施、工矿企业等。作为3150KA以下的交流380V系统中配电系统的动力、照明及配电设备的电能转换、分配与控制之用。

产品特点：

1.线路方案灵活、分断能力高

2.动热性能稳定、实用性强

3.结构紧凑、组装灵活、分布合理、排列整齐、占地面积少

4.结构牢固、联琐可靠，保护度高，功能齐全

5.操作安全简便，互换性能好，短时耐受电流大

6.独特的兼容形式，可以安装国产、进口各种系列的断路器

产品结构特点

1.GGD型交流低压配电成套开关设备的柜体采用通用柜的形成，框架用8冷弯型钢局部焊接而成，框架零件及专用配套零件由本厂生产配套供货，以保证柜体的精度和质量。

2.通用柜的零部件按模块原理设计，并有20模数的安装孔，通用系数高。可以使工厂实现预生产。既缩短了生产制造周期，也提高了工作效率。

3.GGD柜设计时充分考虑到柜体运动中的散热槽孔，当柜内电器元件发热时，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道。

4.GGD柜按照现代工业生产造型设计的要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，使整柜美观大方。

5.柜门用轴式活动铰链、构架相连、安装、拆卸方便。门的折边处均嵌有一根山型橡塑条，关门时门与框架之间的嵌条有一定的压缩行程，能防止门与柜体直接碰撞，也提高了门的防护等级。

6.装有电器元件的仪表门用多股软铜线与框架相连。柜内的安装件与框架间用滚花垫圈连接，整柜构成完整的接地保护系统。

7.柜体表面采用高压静电喷塑工艺处理。具有附着力强、质感好。整柜呈亚光色调，避免了炫目效应，给值班人员创造了较舒适的视觉环境。

8.柜体的顶盖在需要时可拆除，使于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。

9.柜体的防护等级为IP30，用户也可根据使用环境的要求在IP20~IP40之间选择。

技术参数：
